Щиток электрический — что это такое,
виды, схемы и как выбрать
Щиток электрический (распределительный щит, ЩР, ШР, ЩРС) — обязательный элемент современной электросистемы в квартире, доме или офисе. Он принимает электроэнергию от вводного кабеля, распределяет её по группам, защищает от перегрузок, коротких замыканий и утечек тока, делает обслуживание удобным.
Ключевые преимущества
- Защищает от пожара и удара током
- Позволяет отключать отдельные линии
- Делает возможным расширение сети в будущем
- Должен быть с запасом модулей (20–30%)
Что такое щиток электрический

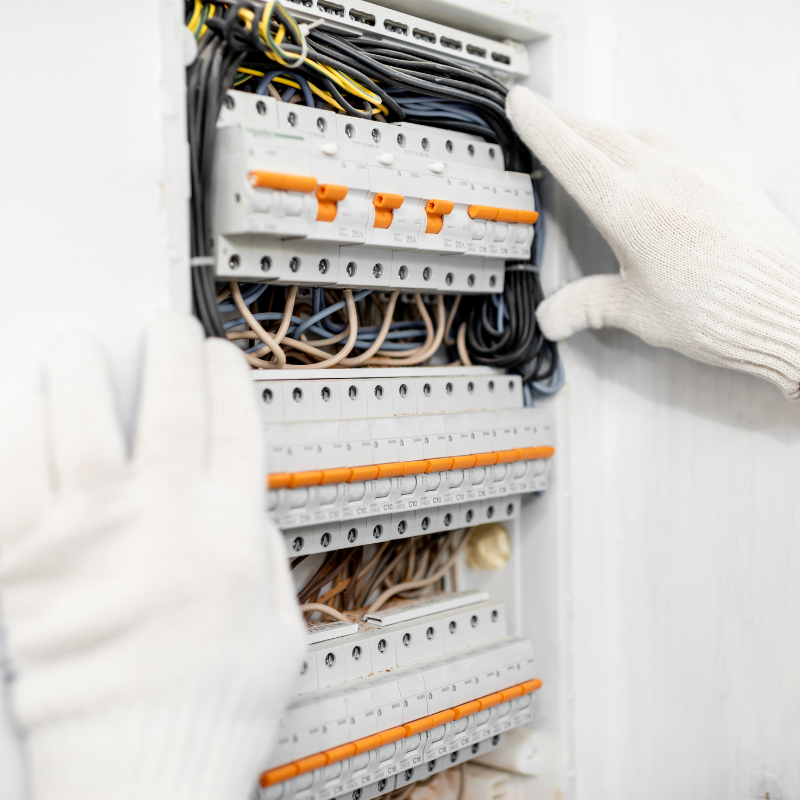

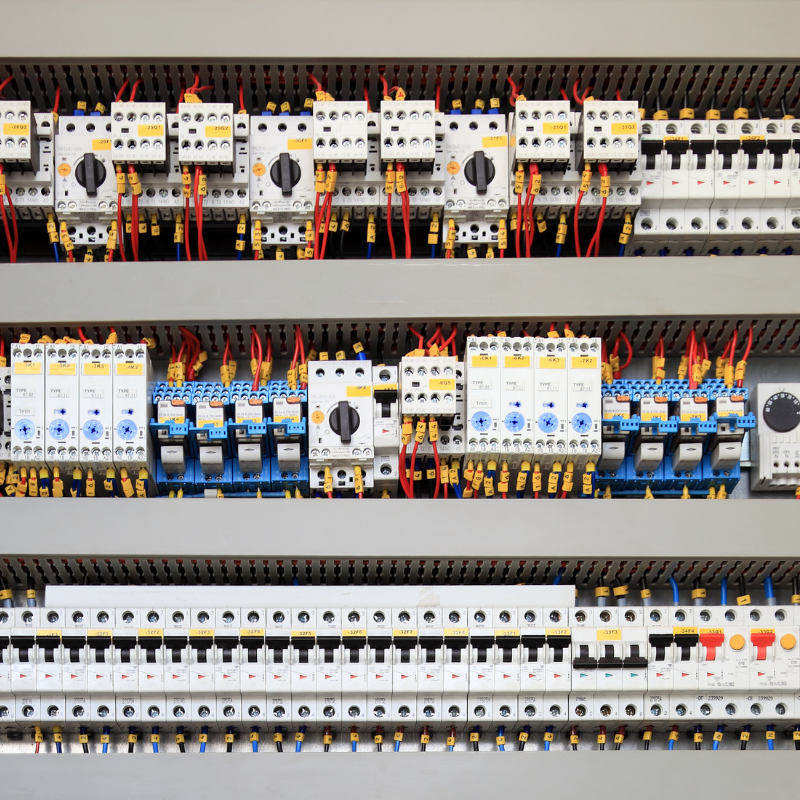

Металлический или пластиковый корпус с DIN-рейками для модульных устройств защиты и распределения.
- Вводной автомат или рубильник
- УЗО и дифавтоматы
- Групповые автоматические выключатели
- Реле напряжения
- Шины рабочего нуля (N) и заземления (PE)

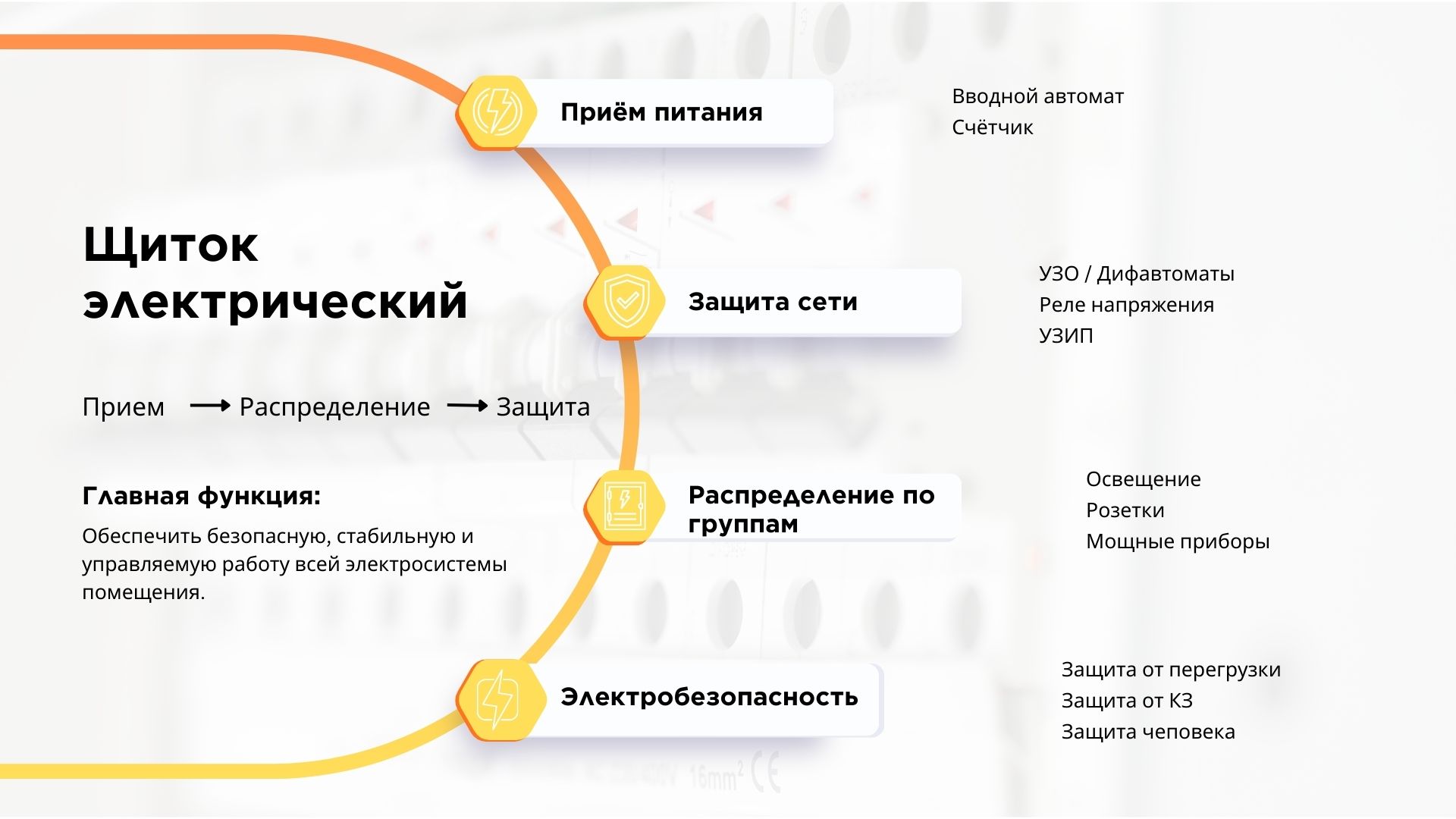

Зачем нужен щиток электрический
Безопасность
Автоматическое отключение при КЗ, перегрузке или утечке тока.
Удобство
Можно обесточить только одну комнату или технику.
Гибкость
Легко добавить новые линии позже.
Виды щитков электрических
По типу установки
✓Встраиваемый

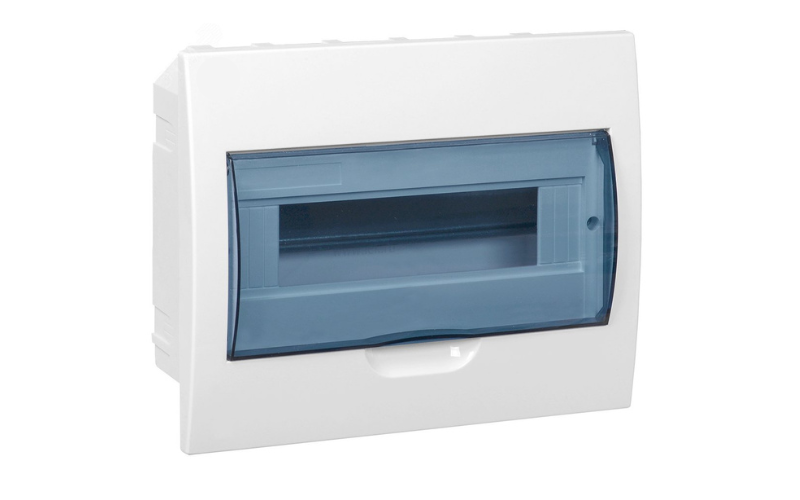

Монтируется в нишу стены, выглядит аккуратно и почти незаметно

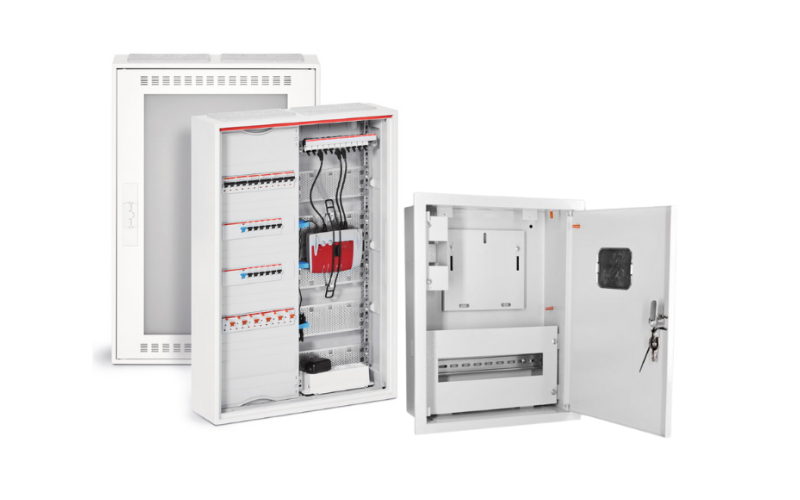

✓Накладной
Крепится поверх стены, проще и быстрее в монтаже
По материалу

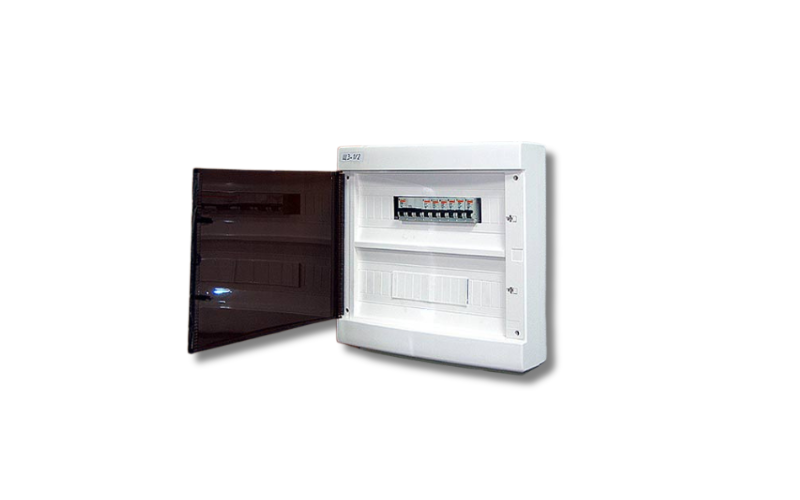

✓Пластиковый
Лёгкий, эстетичный, недорогой, идеален для помещений

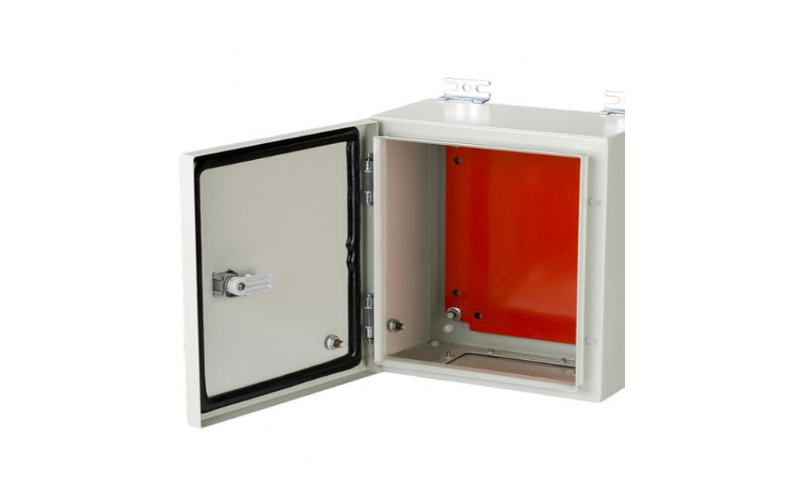

✓Металлический
Прочный, антивандальный, надёжный для влажных зон
Зачем нужна схема щитка и какие они бывают
Схема — план подключения оборудования внутри щитка. Помогает избежать ошибок и быстро найти проблему.

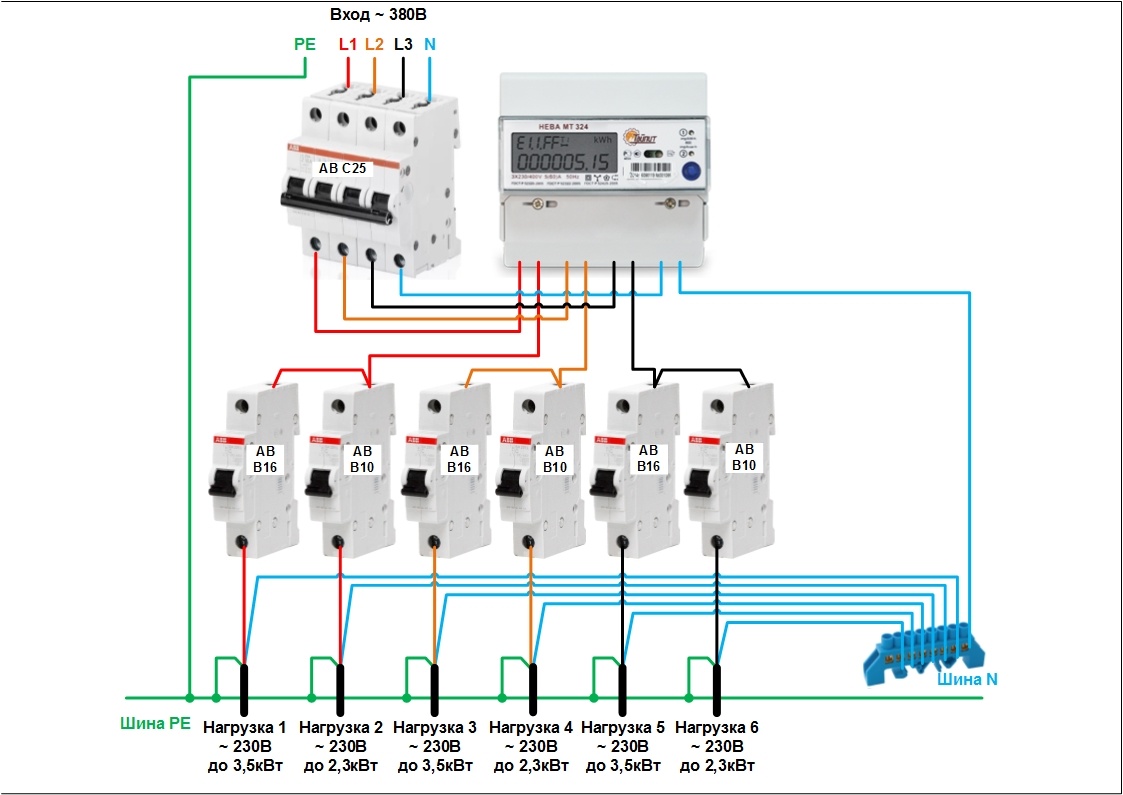

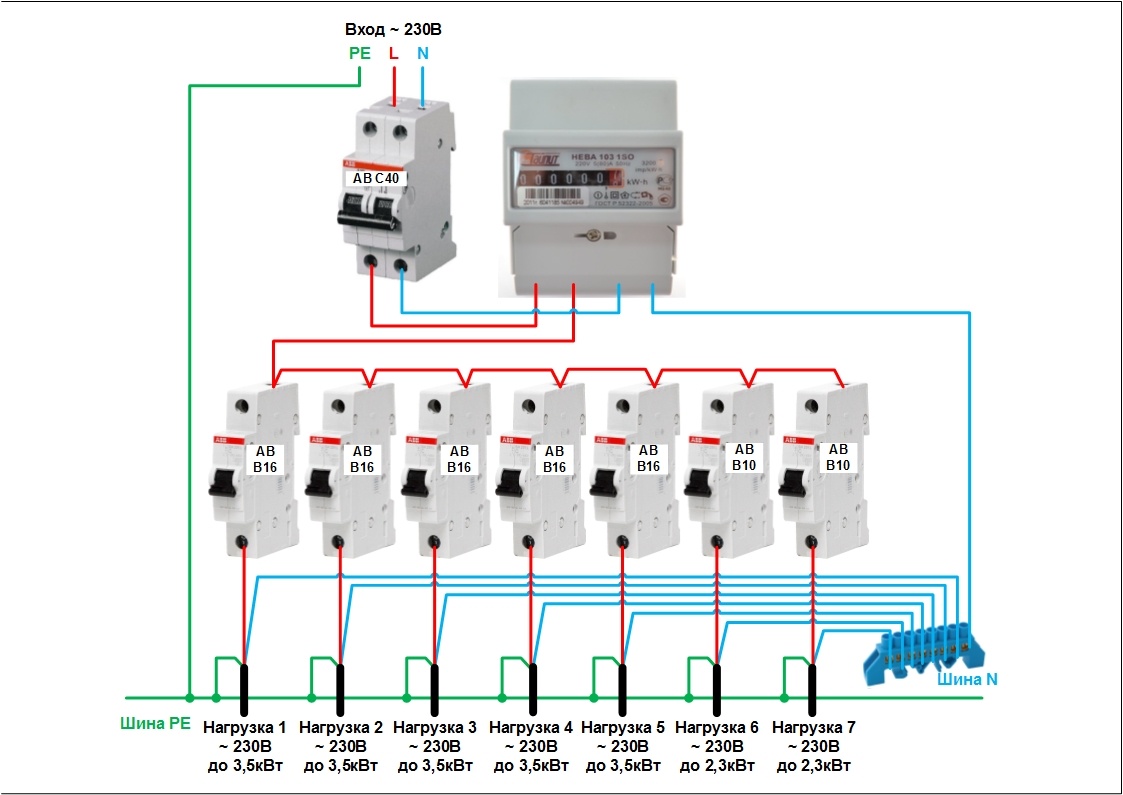

Основные виды схем щитка
Для большинства квартир и небольших домов. Простая и надёжная.
Для частных домов, коттеджей, где много мощной техники. Требует равномерного распределения фаз.

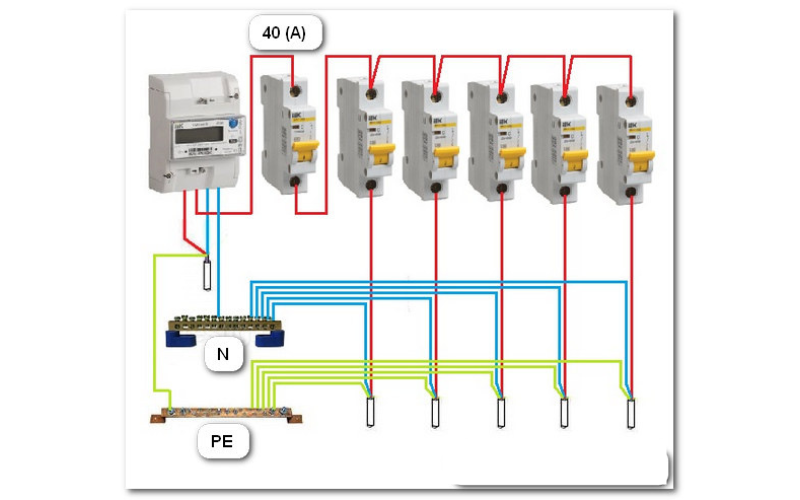

Обязательна в новых домах. Общее УЗО на вводе + групповые УЗО на розетки и мокрые зоны.

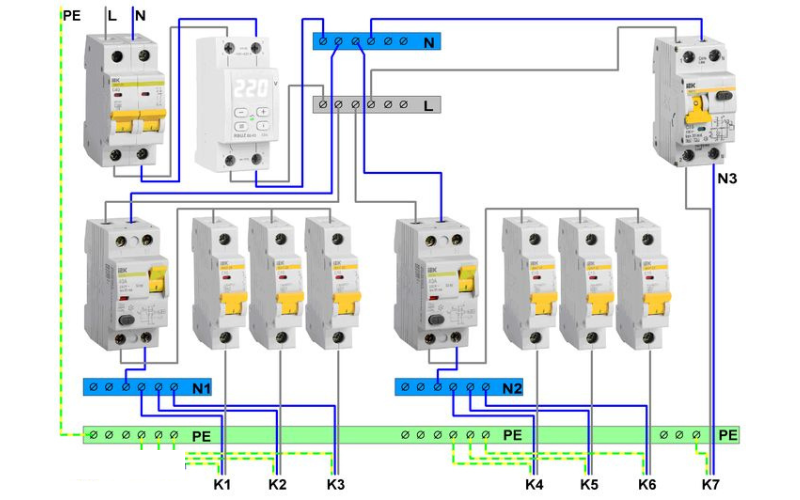

Защищает от скачков 140–290 В. Важно в регионах с нестабильной сетью.
Как выбрать щиток электрический
| Параметр | Рекомендация | Почему важно |
|---|---|---|
| Количество модулей | 24–72+ с запасом | Для будущих линий |
| Тип установки | Встраиваемый / накладной | Эстетика vs удобство монтажа |
| Материал | Пластик / металл | Внешний вид и цена vs прочность |
| Степень защиты IP | IP31–IP65 | Защита от пыли и влаги |
Где купить щиток электрический
Актуальные модели распределительных щитов (ЩР, ШР, встраиваемые и накладные) с доставкой по России:
Часто задаваемые вопросы
Сколько модулей нужно для 1- и 2-комнатной квартиры?
Ориентиры на 2025–2026 год (однофазный ввод 220 В):
- 1-комнатная (30–45 м²): 18–24 модуля (лучше 24 с запасом)
- 2-комнатная (50–70 м²): 24–36 модулей (до 48 в сложных случаях)
Запас 20–30% обязателен — для будущего расширения. Если есть электроплита, бойлер >80 л или несколько кондиционеров — берите 36+ модулей даже для однушки.
Можно ли ставить щиток в ванной или санузле?
Нет, строго запрещено по ПУЭ 7.1.52 (влажные помещения).
Почему нельзя
- Риск коррозии, КЗ и поражения током от влажности
- Зона повышенной опасности — установка не предусмотрена
Куда ставить
- Прихожая / коридор / тамбур / гардеробная
- Минимум 60 см от дверного проёма ванной
Нужен ли реле напряжения?
Не обязательно по ПУЭ, но очень рекомендуется при нестабильной сети.
Защищает технику от скачков >260 В или просадок <170 В (холодильники, кондиционеры, бойлеры, ТВ, ПК часто горят).
Когда обязательно
- Перепады в доме/районе
- Дорогая техника
- Уже были случаи перегорания
Рекомендация: ставьте всегда при сомнительной сети — защита стоит недорого и окупается моментально.
Какое УЗО ставить: 30 мА или 100–300 мА?
Оба вместе — стандарт безопасности 2025–2026 гг.
Схема
- На вводе: 100–300 мА селективное (противопожарное)
- На розетках, кухне, санузле: 30 мА (защита человека)
Почему комбинация
- 30 мА на вводе — ложные срабатывания
- Только 100–300 мА — не спасает от поражения током
- Комбинация — лучший баланс (ПУЭ 7.1.79, СП 256)
Советы
- Общее: 63 А / 100 мА / тип А / селективное (S)
- Групповые: 40 А / 30 мА / тип А
- Ванная/кухня — обязательно 30 мА
Вывод: ставьте оба — это золотой стандарт.
Можно ли собирать щиток своими руками?
Можно, но только при реальном опыте, знании ПУЭ (7-е изд.) и СП 256.1325800.2016.
Если опыта мало — лучше доверить электрику. Это безопаснее и дешевле в долгосрочной перспективе.
Почему стоит обратиться к специалисту
- Ошибки могут привести к пожару, удару током или поломке техники
- Проблемы при приёмке квартиры или страховке
- Неправильная селективность — вырубает всю квартиру
- Электрик даёт гарантию и несёт ответственность
Вывод
Без уверенности — доверьте профессионалу. Самостоятельно — только с опытом и пониманием рисков.
Где лучше установить щиток в квартире?
Лучше всего — прихожая или коридор рядом с входной дверью.
Почему прихожая — оптимально
- Короткий ввод кабеля — проще и дешевле монтаж
- Мгновенный доступ в любой момент
- Не мешает в жилой зоне
- Легко спрятать в нишу
- Соответствует нормам (сухое место, ПУЭ 7.1.52)
Другие хорошие места
- Тамбур, гардеробная, кладовка
- Кухня (в сухой зоне, вдали от мойки)
Куда НЕ ставить
- Ванная, санузел, душевая — запрещено
- Спальня, детская — шум и неудобство
- Балкон/лоджия — влажность и перепады
Советы
- Высота 1,4–1,8 м от пола
- Свободное открывание дверцы
- В новостройках — используйте предусмотренный бокс
Вывод: прихожая рядом с дверью — самый удобный и правильный вариант.
Нужен ли отдельный автомат на стиралку / бойлер?
Да, обязательно — для мощных приборов от ~2 кВт.
Почему нужна отдельная линия
- Высокая мощность — общая линия перегревается
- Риск утечки тока во влажных зонах — нужен УЗО 30 мА
- При поломке вырубает только эту линию
- Требование ПУЭ и СП 256
Рекомендуемые номиналы
- Стиралка: 16–25 А + УЗО 30 мА
- Бойлер: 16–32 А + УЗО 30 мА
- Посудомойка: 16 А + УЗО 30 мА
- Кондиционер: 16–20 А + УЗО 30 мА
Советы
- Кабель 3×2,5 мм² (или 4 мм² для мощных)
- Лучше дифавтомат — экономит место
- Прямая линия от щитка к розетке
- В ванной — розетка IP44 + УЗО 30 мА
Вывод: отдельный автомат 16–32 А + УЗО 30 мА — обязательная защита.
Что делать со старым щитком с пробками?
Заменить полностью на модульный с автоматами и УЗО — пробки давно устарели и опасны.
Почему опасно
- Не защищает от утечки тока — риск удара
- Часто ставят жучки — причина пожаров
- Нет селективности — вырубает всю квартиру
- Не соответствует ПУЭ и СП 256
План замены
- Новый щиток на DIN-рейку + УЗО
- Новая группировка линий
- Вводной автомат + общее УЗО 100–300 мА + групповые 30 мА
- Проверить/заменить алюминиевую проводку
- Добавить заземление
Вывод: оставлять пробки — ошибка. Замена — базовая защита от пожара и удара током.
Как рассчитать вводной автомат?
По выделенной мощности от поставщика. Формула для 220 В:
Ток (А) = кВт × 1000 / 220
Примеры
- 5 кВт → 25 А
- 7 кВт → 32–40 А
- 10 кВт → 50–63 А
- 15 кВт → 80–100 А
Правила
- Номинал выше расчётного + запас 20–30%
- Не превышать лимит поставщика
- Не больше номинала счётчика
Вывод: считайте ток, берите номинал выше с запасом, но не выше лимита.
Дифавтомат или автомат + УЗО?
Оба варианта правильные. Выбор по бюджету и месту.
Дифавтомат
- Плюсы: экономит место, проще монтаж
- Минусы: дороже, сложнее диагностика
Автомат + УЗО
- Плюсы: дешевле, легче понять причину срабатывания
- Минусы: занимает больше места
Что чаще выбирают
- Маленький щиток — дифавтоматы
- Просторный — автомат + УЗО
- Мокрые зоны — дифавтомат 30 мА
Вывод: маленький щиток — дифавтоматы, просторный — связка. Часто комбинируют.
Словарь терминов и аббревиатур
Вот самые частые сокращения, которые встречаются при выборе и монтаже щитков электрических.
Щит распределительный — основной модульный щит для квартиры или дома.
Шкаф распределительный — то же самое, что ЩР, но чаще для больших металлических конструкций.
Щит распределительный силовой — для высоких нагрузок (котлы, станки, насосы).
Шкаф распределительный силовой — аналог ЩРС в формате шкафа.
Щит силовой — силовой распределительный щит (синоним ЩРС).
Вводно-распределительное устройство — большой щит на вводе в дом или подъезд.
Главный распределительный щит — самый мощный щит на объекте.
Щит этажный — этажный щиток в многоэтажном доме.
Щит квартирный — квартирный распределительный щит.
Устройство защитного отключения — защита от утечек тока.
Автоматический ввод резерва — переключение на резервное питание.
Металлическая планка 35 мм для монтажа модульных устройств.
