Схема электрического щитка: полное руководство по проектированию и сборке
Схема электрического щитка — это основа безопасной работы всей электросети квартиры или частного дома. Именно схема определяет порядок подключения автоматов, УЗО, дифавтоматов, реле напряжения и распределение нагрузок по группам.
Без грамотно составленной схемы невозможно обеспечить электробезопасность, корректно распределить мощность, избежать перегрева проводки, соблюсти требования ПУЭ и правильно подобрать корпус по количеству модулей.
Что включает схема электрического щитка
Ввод питания
Отображает точку подключения объекта к сети (1Ф или 3Ф), вводной автомат и источник питания.
Последовательность защитных устройств
Показывает порядок установки вводного автомата, УЗО, реле напряжения, УЗИП и групповых автоматов.
Распределение линий по группам
Деление на освещение, розетки, кухню, мощные приборы и неотключаемые линии.
Разделение N и PE
Обозначает шины рабочего нуля (N) и защитного проводника (PE) и их корректное подключение.
Номиналы автоматов
Указывает токи отключения для каждой линии в соответствии с сечением кабеля и нагрузкой.
Формат схемы
Схема может быть однолинейной (для расчётов) или монтажной — для сборки щита.
Виды схем электрощита
Однолинейная схема
Однолинейная схема — упрощённый чертёж, где фазы изображаются одной линией. Используется для расчёта нагрузок, проектирования, согласования с энергоснабжающей организацией и технической документации.
Преимущество — компактность и понятность.
Монтажная (блочная) схема
Отображает фактическое расположение устройств в корпусе: размещение по DIN‑рейкам, порядок установки автоматов, расположение шин N и PE, распределение фаз. Применяется непосредственно при сборке щита.
Из чего состоит типовая схема электрического щитка
Вводной автомат
Счётчик (если установлен внутри)
Селективное УЗО (100–300 мА)
Реле контроля напряжения
УЗИП (защита от импульсных перенапряжений)
Групповые УЗО или дифавтоматы
Автоматы по линиям
Шины N и PE
Резерв свободных модулей
Конфигурация зависит от типа объекта — квартира или частный дом.
Этапы составления схемы электрощита
1
Определение нагрузки
освещение;
розетки;
кухня;
плита;
бойлер;
кондиционеры;
насосы;
неотключаемые линии.
Рассчитывается суммарная мощность и определяется тип ввода — однофазный (220 В) или трёхфазный (380 В).
2
Формирование групп
освещение — отдельная линия;
розетки — отдельная линия;
кухня — отдельная линия;
мощные приборы — индивидуальные автоматы;
неотключаемые линии — отдельная защита.
3
Подбор защитных устройств
номиналы автоматов;
ток утечки УЗО (30 мА для групп);
селективное УЗО на вводе;
реле напряжения;
УЗИП при необходимости.
4
Расчёт количества модулей
Все устройства размещаются на DIN‑рейке. Рекомендуется предусматривать запас 20–30%.
1‑полюсный автомат — 1 модуль (17,5 мм);
2‑полюсный автомат — 2 модуля;
3‑полюсный автомат — 3 модуля;
УЗО однофазное — 2 модуля;
УЗО трёхфазное — 4 модуля;
дифавтомат — 2 модуля;
реле напряжения — 3 модуля;
счётчик — 6–8 модулей.
Схема щитка для квартиры
вводной автомат;
счётчик;
УЗО 30 мА;
автоматы на освещение;
автоматы на розетки;
отдельный автомат на кухню;
отдельный автомат на бойлер/кондиционер.
Схема щитка для частного дома (3 фазы)
трёхфазный вводной автомат;
селективное УЗО;
реле напряжения;
УЗИП;
распределение фаз по группам;
отдельные линии на котёл, насос, гараж, улицу.
Баланс фаз обязателен.
Частые ошибки при составлении схемы
1
Отсутствие проекта
Монтаж «по месту» приводит к путанице и перегрузке линий.
2
Объединение N и PE
Недопустимо после точки разделения.
3
Неправильный номинал автоматов
Меньший — выбивает постоянно, больший — не защищает кабель.
4
Недостаточный размер корпуса
Отсутствие запаса приводит к перегреву.
5
Отсутствие УЗО
Опасно для жизни.
6
Нет запаса по модулям
Без свободных модулей сложнее модернизировать щит и безопасно добавлять новые линии.
Почему схема обязательна
снижает риск пожара;
защищает от поражения током;
продлевает срок службы техники;
облегчает ремонт и модернизацию.
Примеры схем
Однофазная (220 В)
Для квартир и небольших домов. Простая и надёжная.

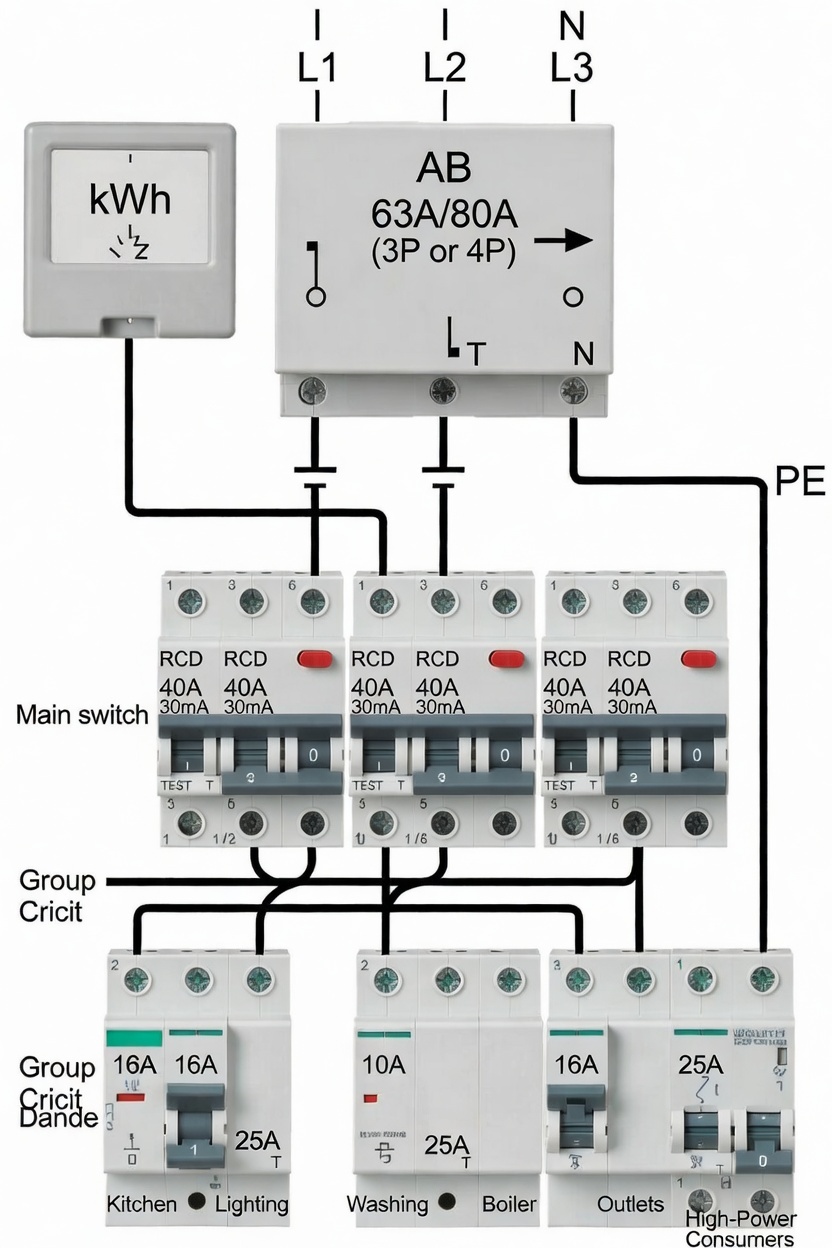

Пример однофазной схемы
Трёхфазная (380 В)
Для частных домов и коттеджей с высокой мощностью.

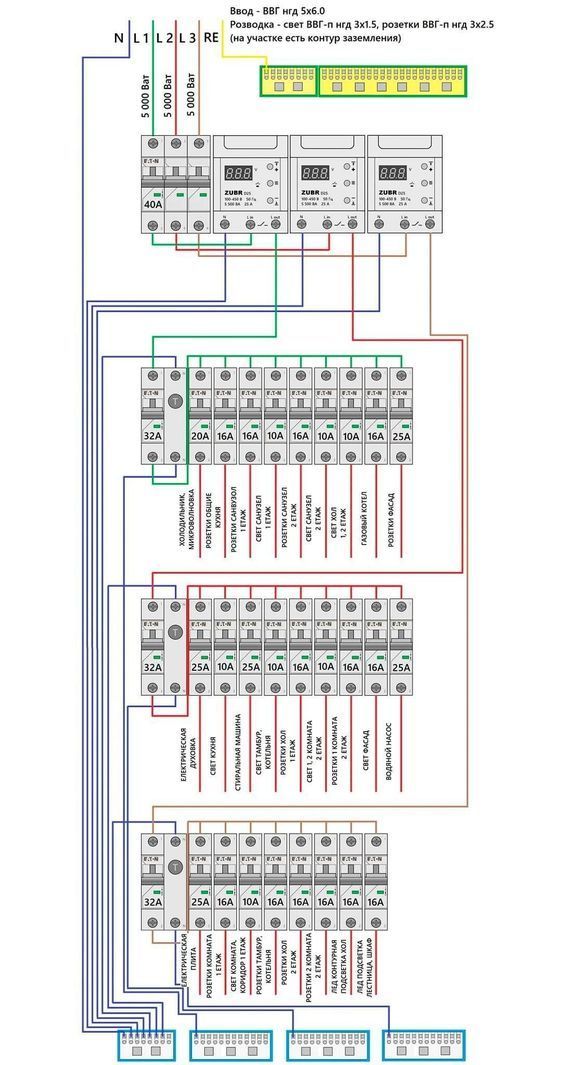

Пример трёхфазной схемы
Схематичное отображение структуры щита
Заключение
Грамотно составленная схема электрического щитка — фундамент безопасной электросети. Она должна учитывать нормативы, мощность, систему заземления и перспективу расширения. Если возникают сомнения, лучше согласовать проект со специалистом до начала монтажа.
