Электрический щиток в дом: выбор, установка и схемы

Что такое электрический щиток в дом и зачем он нужен

Электрический щиток в дом представляет собой распределительный щит (ЩР — щит распределительный, ШР — шкаф распределительный или ЩРС — щит распределительный силовой), который принимает вводное питание от сети (220/380 В) и распределяет его по потребителям. В частном доме электрический щиток обычно рассчитан на мощность от 15 до 50 кВт и выше, с учетом дополнительных линий для котла, насосов, гаража, бани или уличного освещения.

Основные функции электрического щитка в дом

! Без надежного электрического щитка в дом риск пожара, повреждения техники или поражения током возрастает. По статистике МЧС, более 20% бытовых пожаров связаны с неисправностями электропроводки. Правильный щиток минимизирует эти риски, особенно в домах с трехфазным вводом.

Виды электрических щитков для частного дома

Электрический щиток в дом классифицируют по нескольким критериям. Выбор зависит от размера дома, мощности и условий установки.

По типу и аббревиатуре

По типу установки

✓ Встраиваемый

Монтируется в нишу стены, выглядит аккуратно и почти незаметно

✓ Накладной

Крепится поверх стены, проще и быстрее в монтаже

По материалу

✓ Пластиковый

Лёгкий, эстетичный, недорогой, идеален для помещений

✓ Металлический

Прочный, антивандальный, надёжный для влажных зон

Для частного дома рекомендуется комбинированный подход: металлический навесной щиток в гараже для ввода и пластиковый встраиваемый внутри для распределения.

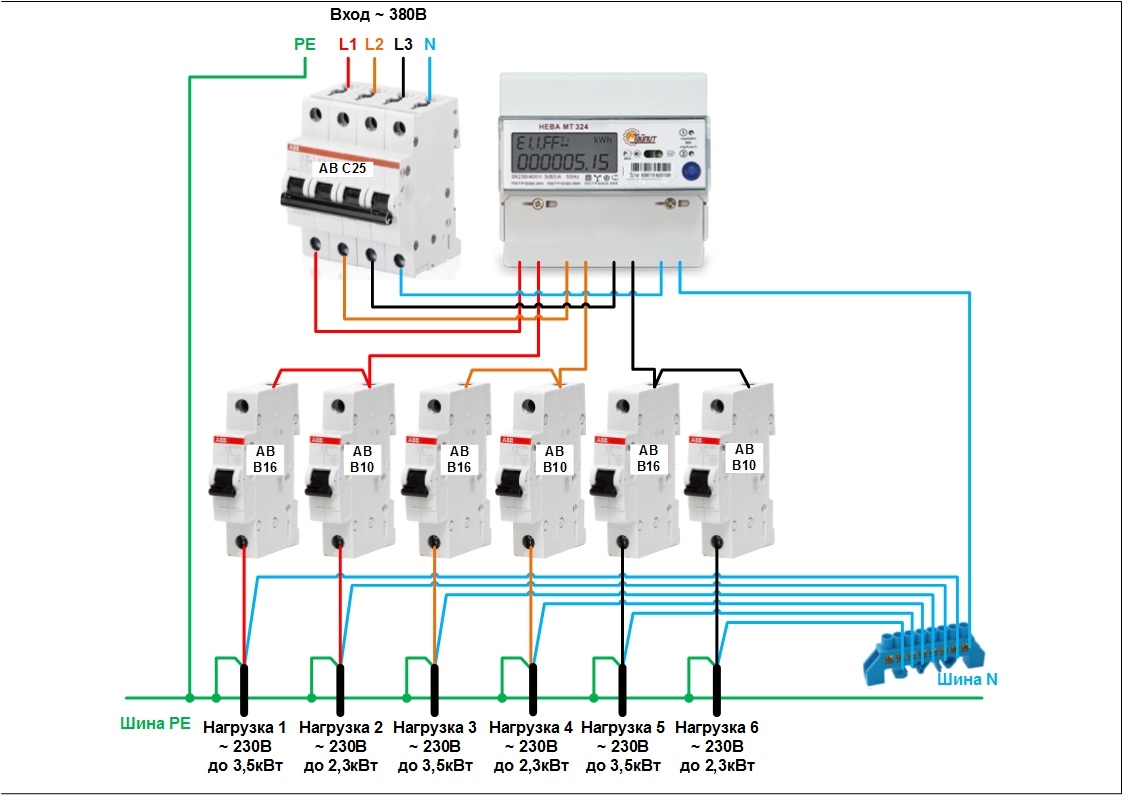

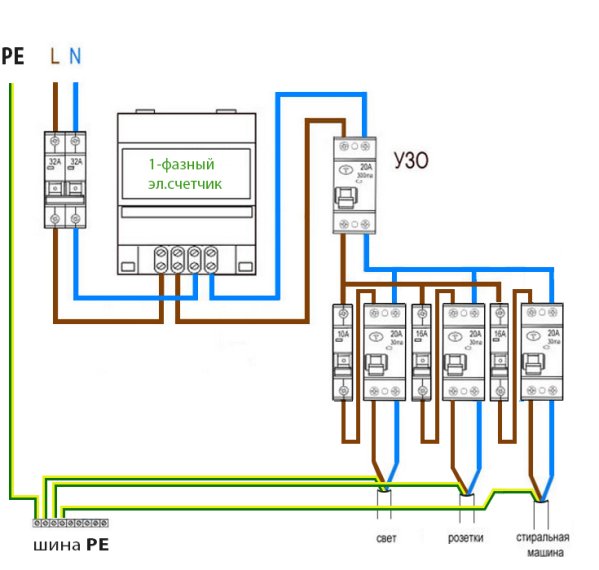

Типовая схема электрического щитка в частном доме

Схема электрического щитка в дом строится по принципу «ввод — общая защита — группы». Для типичного дома 150–300 м² с трехфазным вводом (15–30 кВт) схема выглядит так:

• Вводной автомат: 3-полюсный, 40–63 А, для отключения всей сети.
• Электросчетчик: если не установлен на улице, интегрируется в щиток.
• Противопожарное УЗО: 100–300 мА, селективное, для общей защиты от утечек.
• Реле напряжения: защита от скачков (160–260 В), рекомендуется бренды типа Zubr или Volt Control.
• Групповые УЗО/дифавтоматы: 30 мА для «мокрых» зон (ванная, кухня).
• Групповые автоматы: по линиям (10–32 А).
• Освещение (10–16 А, 1–2 группы).
• Розетки комнат (16 А, по 1–2 на этаж).
• Кухня и мощные приборы (25–32 А, отдельно для плиты/духовки).
• Отопление (котел, бойлер — 16–25 А, с отдельной линией).
• Насосы/скважина (16 А).
• Гараж/мастерская (16–25 А).
• Уличное освещение/баня (16 А).

Рекомендуется запас модулей: если расчет — 48, берите щиток на 60–72 модуля. Для визуализации схемы используйте программы типа QElectroTech или обратитесь к электрику для индивидуального проекта по ПУЭ (Правила устройства электроустановок).

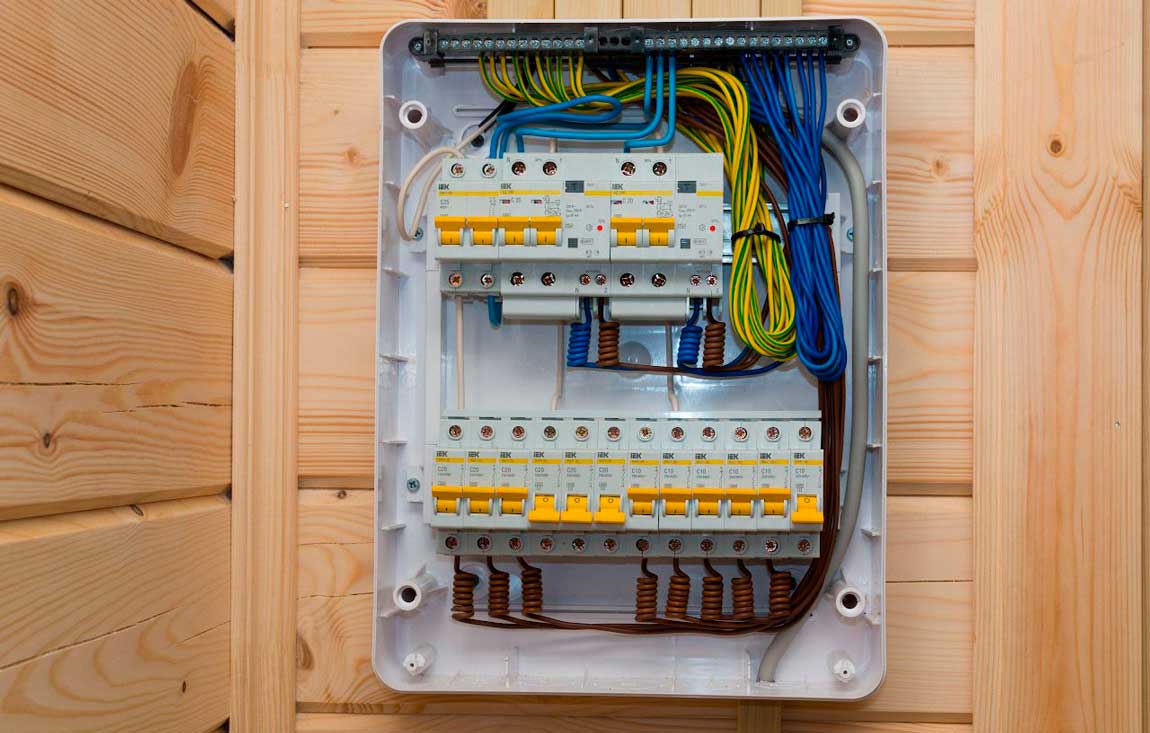

Как выбрать электрический щиток для частного дома: экспертные советы

Выбор электрического щитка для частного дома зависит от выделенной мощности, планировки, типа ввода (1Ф/3Ф) и потенциала расширения. Ниже — ключевые параметры, на которые действительно стоит опираться.

1. Количество модулей

• 36–48 модулей — небольшой дом или дача.
• 60–72 модуля и более — жилой дом, коттедж.
• Всегда закладывайте запас 20–30% под будущие потребители (тёплые полы, кондиционеры, солнечные панели, электромобиль).

2. Мощность и количество фаз

• До 10–12 кВт — допустим однофазный ввод (230 В).
• 15–25 кВт и выше — рекомендуется трёхфазный ввод (380 В).
• Номинал вводного автомата подбирается по выделенной мощности и сечению кабеля, обычно 25–40 А на фазу, согласно ТУ и ПУЭ.

3. Степень защиты корпуса (IP)

• IP31–IP44 — установка внутри сухих помещений.
• IP54–IP65 — улица, гараж, технические и влажные зоны.
• Чем выше IP, тем лучше защита от пыли и влаги.

4. Производитель

• IEK — бюджетный сегмент.
• Schneider Electric, ABB, Hager — средний и премиум‑класс, более надёжная механика и качество пластика.
• Выбор бренда влияет не на «мощность», а на ресурс, безопасность и удобство обслуживания.

5. Полезные конструктивные опции

• прозрачная дверца — визуальный контроль;
• замок — защита от доступа детей;
• отдельные PE‑ и N‑шины;
• удобная маркировка модулей.

6. Стоимость (ориентиры)

• пластиковый щиток 36 модулей — от 2000 ₽;
• металлический щиток 72 модуля — от 5000 ₽.
• Цена корпуса — малая часть бюджета по сравнению с ошибками в проектировании.

7. Расчёт нагрузки

Для однофазной линии используется формула:

P = U × I (мощность = напряжение × ток)

В трёхфазных сетях расчёт выполняется по фазам и в соответствии с техническими условиями подключения.

8. Типовые ошибки при выборе

• Недооценка мощности → перегрев, срабатывание автоматов.
• Отсутствие УЗО/дифавтоматов → риск поражения током.
• Нет реле напряжения → поломка техники при скачках.
• Недостаток модулей → невозможность расширения щитка.

Вывод: хороший электрический щиток — это не просто корпус, а грамотно спроектированная система защиты и распределения, соответствующая ПУЭ и реальной нагрузке дома.

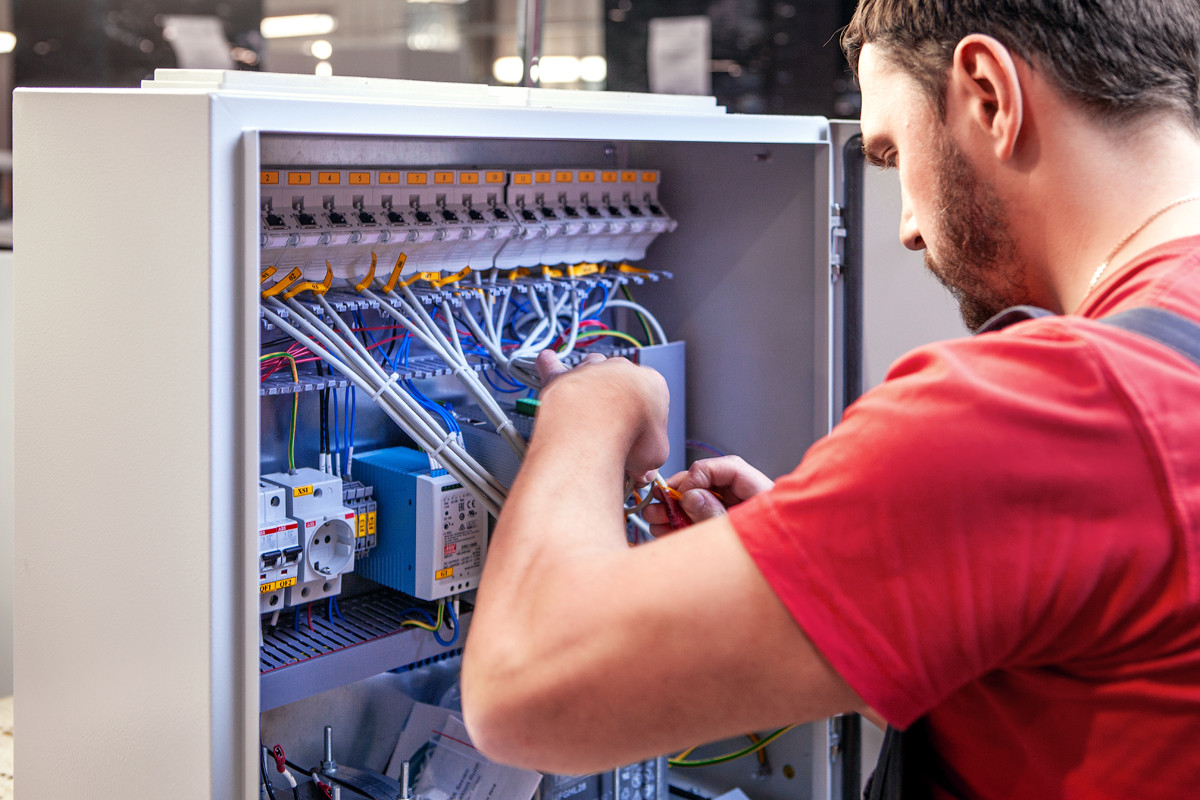

Установка электрического щитка в дом: основные шаги и рекомендации

Установка электрического щитка в частном доме должна выполняться квалифицированным электриком в соответствии с ПУЭ и действующими нормами электробезопасности. Самовольный монтаж и подключение могут привести к авариям и отказу в приёме объекта.

Советы по заземлению в частном доме: нормы, схемы, монтаж и типичные ошибки (актуально на 2026 год)

Заземление в частном доме — это обязательная мера электробезопасности по ПУЭ (Правила устройства электроустановок, 7-е издание с изменениями). Оно защищает от поражения током при пробое изоляции, утечках, коротких замыканиях, а также обеспечивает корректную работу УЗО, дифавтоматов и молниезащиты. Без надёжного заземления риск удара током, пожара и выхода из строя техники (котлы, насосы, ИБП, солнечные инверторы) возрастает в разы.

Основные системы заземления для частного дома

В 2026 году для загородных домов чаще всего применяют две системы:

TN-C-S

• От подстанции идёт совмещённый проводник PEN (ноль + земля).
• Во вводном щитке дома PEN разделяется на N (рабочий ноль) и PE (защитный).
• Преимущества: проще монтаж, не всегда нужен свой контур.
• Минусы: при обрыве PEN на линии напряжение на корпусе техники может опасно вырасти.

Рекомендация: подходит при качественном кабельном вводе или надёжном СИП с повторным заземлением на опоре.

TT

• Ноль и земля полностью разделены.
• Свой независимый контур заземления на участке обязателен.
• Преимущества: безопасность даже при обрыве нуля на линии.
• Минусы: нужен контур и обязательное УЗО на вводе (100–300 мА) + групповые 30 мА.

Совет 2026 года: при новом строительстве или реконструкции отдавайте предпочтение TT.

Нормы сопротивления заземления (ПУЭ и ГОСТ 2025–2026)

Сопротивление замеряют специальным прибором (например, М416, Fluke 1625 или аналогом) после монтажа и каждые 3–6 лет. Если больше 30 Ом — контур не работает.

Как правильно сделать контур заземления своими руками: пошагово

1. Выберите место. Не ближе 1 м от фундамента (лучше 3–5 м), не ближе 5 м от входа, тропинок и детских площадок. Северная сторона участка предпочтительнее. Избегайте коммуникаций (газ, вода, канализация).
2. Выройте траншею. Форма: треугольник со стороной 1,2–2 м или линейка. Глубина 0,5–0,7 м. Для средней полосы — минимум 2–2,5 м глубина электродов.
3. Установите вертикальные электроды. Стальной уголок 50×50×5 мм, труба Ø 32–50 мм, арматура Ø 12–16 мм (лучше омеднённая или оцинкованная). Длина 2,5–3 м. Минимум 3 шт., для TT часто 4–6.
4. Соедините электроды. Полоса сталь 40×4 мм или 50×5 мм. Лучше сварка, допустимо болтовое соединение с антикоррозийной пастой. Вывод на дом — та же полоса или медный провод ≥16 мм² (лучше 25–35 мм²).
5. Подключите к щитку. В щитке — шина PE. Все корпуса подключайте к PE. В TT — отдельное УЗО на вводе.
6. Засыпьте и проверьте. Засыпьте траншею без камней, замерьте сопротивление (должно быть ≤30 Ом, лучше ≤10 Ом). Сделайте фото и акт.

Материалы на типичный контур (треугольник, ~5–7 тыс. руб. в 2026):

• Уголок 50×50×3 м — 3 шт.
• Полоса 40×4 мм — 10–15 м.
• Медный провод ПВ-1 25 мм² — 10–20 м.

Типичные ошибки и советы, которых лучше избегать

• Заземление на нулевой провод — смертельно опасно.
• Подключение к водопроводу/газу — запрещено (ПУЭ 1.7.110).
• Один штырь — в большинстве грунтов не даёт ≤30 Ом.
• Пластиковые трубы вместо металла — не проводят ток.
• Отсутствие УЗО в TT — система бесполезна без дифзащиты.
• Не замерять после монтажа — контур может не работать.
• Игнорировать коррозию — сопротивление со временем растёт.

Профи-советы 2026 года

• Используйте модульное заземление — проще монтаж, лучше сопротивление, дольше служит.
• Для деревянного дома — металлический щиток + УЗО 100 мА + контур TT.
• При газовом котле — сопротивление ≤10 Ом (газовщики проверяют).
• Если бюджет позволяет — заземлите молниезащиту отдельно (расстояние ≥5 м от основного контура).
• Проверяйте заземление раз в год мультиметром (фаза-земля ~220 В, ноль-земля ~0–2 В).

Если делаете сами — обязательно проконсультируйтесь с электриком и замерьте сопротивление прибором. Неправильное заземление хуже, чем его отсутствие.
