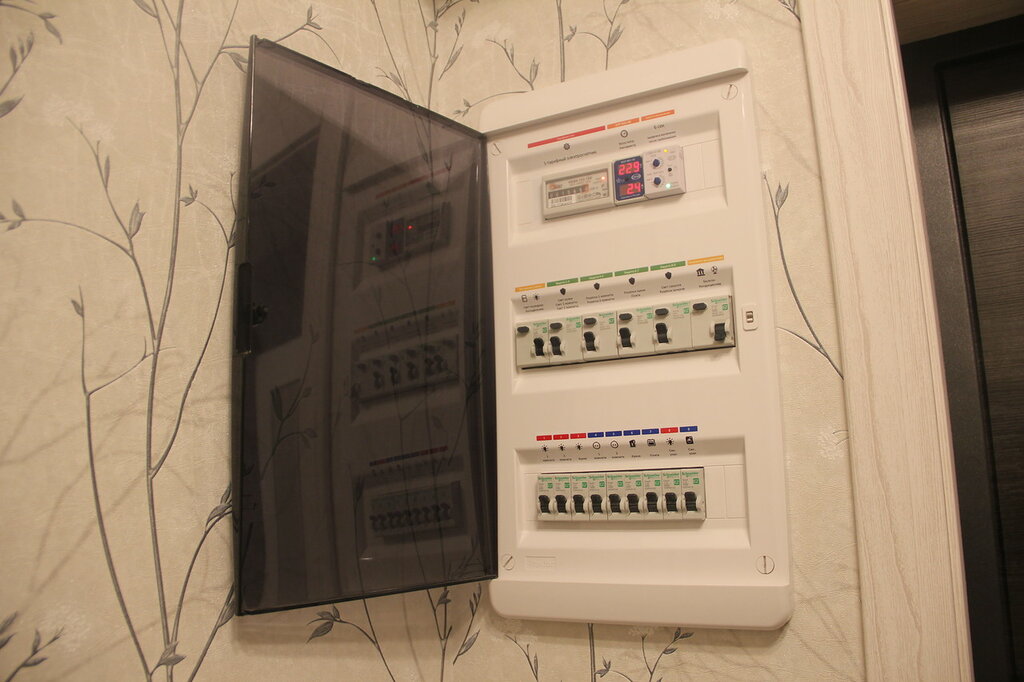

Электрический щиток в квартире
Электрический щиток в квартире — это распределительный электрический щит (ещё называют квартирный щиток, ЩК, групповой щит, РЩ квартиры), центральный пункт всей вашей домашней электросети. Простыми словами: именно здесь электричество из подъезда (или из этажного щита) заходит в квартиру, распределяется по отдельным линиям (розетки, свет, плита, стиралка, бойлер, кондиционеры и т.д.), учитывается (если счётчик стоит внутри) и надёжно защищается от всех типичных проблем — перегрузки, короткого замыкания, утечки тока (чтобы не било током), пожара от проводки. Ниже — краткий разбор видов щитков, параметров выбора и типовой схемы электрического щитка для квартиры.
Что такое распределительный электрический щиток
Распределительный электрический щиток (ещё называют распределительный щит, квартирный щиток, групповой щит или просто «щиток») — это специальный короб (шкафчик), который стоит в вашей квартире и управляет всей электрикой внутри дома.
Под «щитком» обычно понимают именно корпус — пластиковый или металлический ящик, внутри которого:
- •DIN-рейки — металлические полоски, на которые защёлкиваются все устройства (как на полке)
- •Клеммы и шины — для соединения проводов (нуль, фаза, заземление)

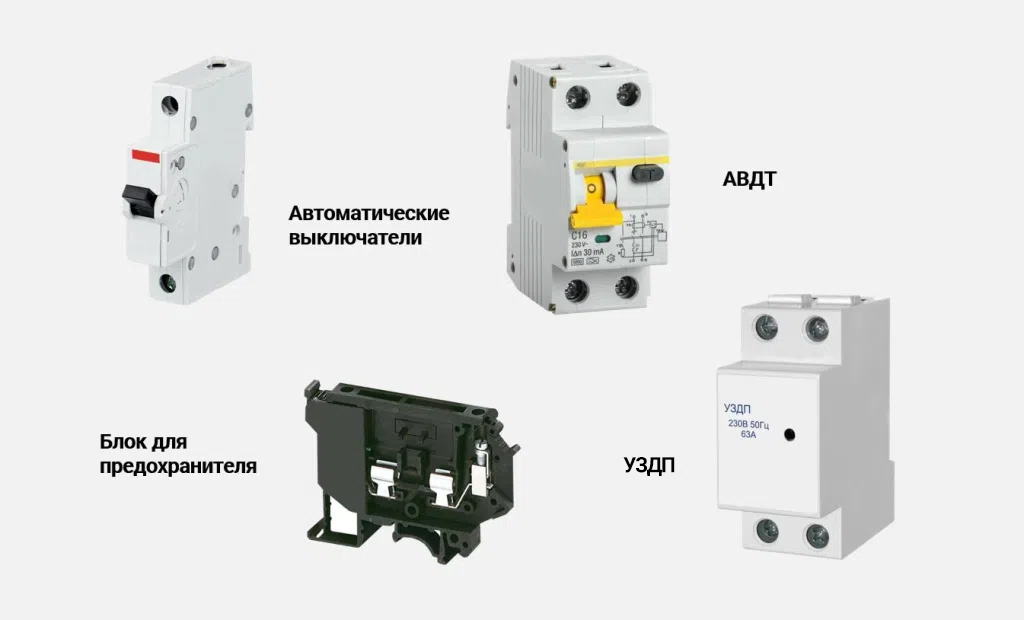

- •Место под модульную аппаратуру — автоматы, УЗО, дифавтоматы, реле и т.д.
Простыми словами, задача щитка — две главные вещи
1. Распределять электричество
Ток заходит в квартиру одним толстым кабелем из подъезда → щиток делит его на отдельные «ветки» (линии): кухня, комнаты, ванная, свет, розетки, стиралка, бойлер и т.д.
2. Обеспечивать безопасность
Внутри стоят защитные устройства, которые моментально отключают ток при проблемах: перегрузка, короткое замыкание, утечка тока или скачок напряжения.
Без нормального щитка проводка может перегреваться, техника гореть, а в худшем случае — случиться пожар или удар током. Именно поэтому современный квартирный щиток — не роскошь, а обязательная часть безопасной электросети.
Какие бывают электрические щитки для квартиры
По типу установки
✓Встраиваемый
Монтируется в нишу стены, выглядит аккуратно и почти незаметно
✓Накладной
Крепится поверх стены, проще и быстрее в монтаже
По материалу
✓Пластиковый
Лёгкий, эстетичный, недорогой, идеален для помещений
✓Металлический
Прочный, антивандальный, надёжный для влажных зон

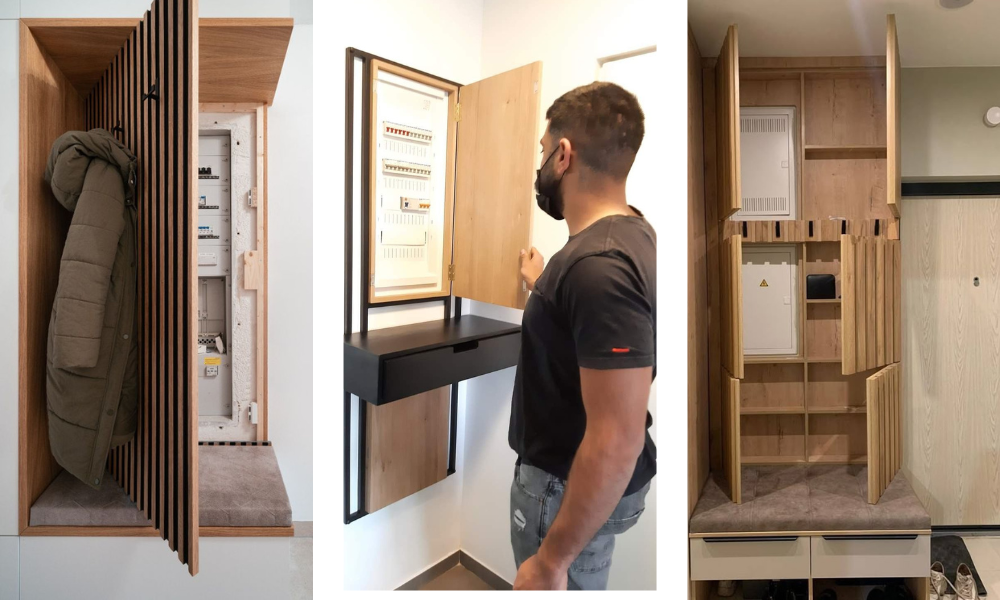

Встраиваемый электрический щиток: особенности установки
Встраиваемый электрический щиток — это распределительный щит, который устанавливают вровень со стеной. Такой формат выбирают, когда важны эстетика, безопасность и экономия пространства.
Ключевые особенности установки
- Подготовка ниши: стена из бетона, кирпича или ГКЛ; размер ниши — на 10–20 мм больше корпуса; несущие стены — только по нормам.
- Тип крепления: бетон и кирпич — посадка на гипс или монтажную смесь; гипсокартон — крепление на лапки или монтажную раму.
- Выравнивание: щиток выставляется строго по уровню (вертикаль и горизонталь) без перекосов.
- Ввод кабелей: выполняется до финальной фиксации корпуса; используются кабельные вводы или сальники.
- Заземление: металлический корпус обязательно подключается к PE-проводнику, целостность заземления проверяется.
- Вровень с отделкой: кромка корпуса должна совпадать с уровнем штукатурки или плитки.
Преимущества
- аккуратный внешний вид;
- не выступает в помещении;
- меньше риск механических повреждений.
Недостатки
- более сложный и точный монтаж;
- практически невозможно перенести после установки;
- высокие требования к подготовке стены.
Вывод: встраиваемый электрический щиток — оптимальное решение для жилых и офисных помещений при условии точного монтажа и соблюдения норм.

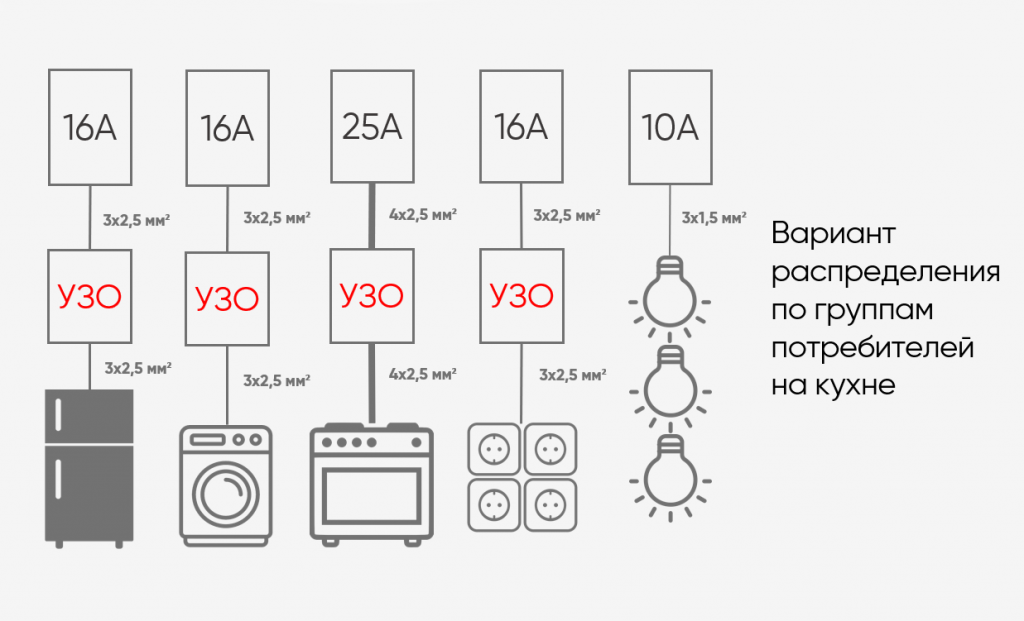

Схема электрического щитка в квартире
Типовая схема: ввод → защита → группы. Обязательно: вводной автомат, общее УЗО 100–300 мА, групповые УЗО 30 мА на розетки/мокрые зоны, отдельные автоматы на кухню, стиралку, бойлер.
Чем отличается щиток для квартиры и для дома
Квартирный — компактный, аккуратный, 24–48 модулей. Домовой — больше модулей, сложнее распределение (наружное освещение, котёл, насосы, мастерская).
Как выбрать электрический щиток для квартиры
Перед покупкой обязательно пройдите по этим 9 пунктам. Это поможет выбрать надёжный щиток, который прослужит 20+ лет и не потребует переделки.
1. Количество модулей
Берите с запасом 25–35% свободных мест.
- 1-комнатная → 24–36 модулей
- 2-комнатная → 36–48 модулей
- 3+ комнат / умный дом → 48–72+
2. Тип установки
Встраиваемый — выглядит красиво, экономит место.
Накладной — проще и дешевле монтировать.
3. Материал корпуса
Пластиковый — лёгкий, современный вид.
Металлический — прочнее, лучше для влажных мест.
4. Степень защиты IP
IP31–IP40 — сухие помещения.
IP54 — рядом с кухней или санузлом.
5. Наличие шин N и PE
Обязательно должны быть отдельные шины рабочего нуля (N) и заземления (PE).
6. Место под реле напряжения
Рекомендуется при нестабильной сети.
7. Цена vs качество
Реалистичные цены на 2026 год (пустой корпус):
- Простой 24 модуля — 4–8 тыс. ₽
- Хороший встраиваемый 36 модулей — 12–22 тыс. ₽
- Премиум с запасом — 25–45 тыс. ₽
8. Дверца с замком
Желательно — особенно если есть дети.
9. Гарантия и сертификаты
Минимум 1–2 года, лучше 3–5 лет.
Где купить электрический щиток
Посмотреть ассортимент и актуальные цены можно в наших магазинах на маркетплейсах:
Часто задаваемые вопросы
Сколько модулей нужно для 1- и 2-комнатной квартиры?
Ориентиры 2025–2026 (однофазный ввод):
- 1-комнатная: 18–24 модуля (лучше 24)
- 2-комнатная: 24–36 модулей (до 48)
Запас 20–30% обязателен. При электроплите/бойлере >80 л — 36+ модулей.
Можно ли ставить щиток в ванной или санузле?
Нет, запрещено по ПУЭ 7.1.52 (влажные помещения).
- Риск коррозии и КЗ от влажности
- Зона повышенной опасности
Ставьте в прихожей/коридоре, минимум 60 см от ванной.
Нужен ли реле напряжения?
Не по ПУЭ, но очень рекомендуется при нестабильной сети.
Защищает от скачков >260 В / <170 В (холодильники, бойлеры, ТВ часто горят).
- Перепады в доме
- Дорогая техника
- Были случаи перегорания
Ставьте всегда при сомнительной сети — недорого и окупается быстро.
Какое УЗО ставить: 30 мА или 100–300 мА?
Оба вместе — стандарт безопасности.
- На вводе: 100–300 мА селективное
- На розетках/кухне/санузле: 30 мА
Комбинация — баланс защиты от пожара и поражения током.
Можно ли собирать щиток своими руками?
Можно, но только с опытом и знанием ПУЭ/СП.
Без опыта — доверьте электрику: ошибки опасны (пожар, удар током, проблемы со страховкой).
Где лучше установить щиток в квартире?
Прихожая рядом с дверью — самый удобный и правильный вариант.
- Короткий ввод кабеля
- Мгновенный доступ
- Не мешает в жилой зоне
- Соответствует нормам (ПУЭ 7.1.52)
Не ставьте в ванной, спальне, на балконе.
Нужен ли отдельный автомат на стиралку / бойлер?
Да, обязательно для мощных приборов от ~2 кВт.
- Отдельная линия + УЗО 30 мА — защита от перегрева и утечки
- Стиралка/бойлер: 16–32 А + УЗО 30 мА
Лучше дифавтомат — экономит место.
Что делать со старым щитком с пробками?
Заменить полностью на модульный с автоматами и УЗО.
- Пробки не защищают от утечки — риск удара
- Жучки — причина пожаров
- Не соответствует нормам
Новый щиток + УЗО — базовая защита.
Как рассчитать вводной автомат?
Формула: Ток (А) = кВт × 1000 / 220
- 5 кВт → 25 А
- 10 кВт → 50–63 А
Номинал выше расчётного + запас 20–30%, но не выше лимита поставщика.
Дифавтомат или автомат + УЗО?
Оба варианта правильные.
- Дифавтомат: экономит место, но дороже и сложнее диагностировать
- Автомат + УЗО: дешевле, легче понять причину срабатывания
Маленький щиток — дифавтоматы. Просторный — связка. Часто комбинируют.
