Встраиваемый электрический щиток: устройство, монтаж, материалы и советы по выбору

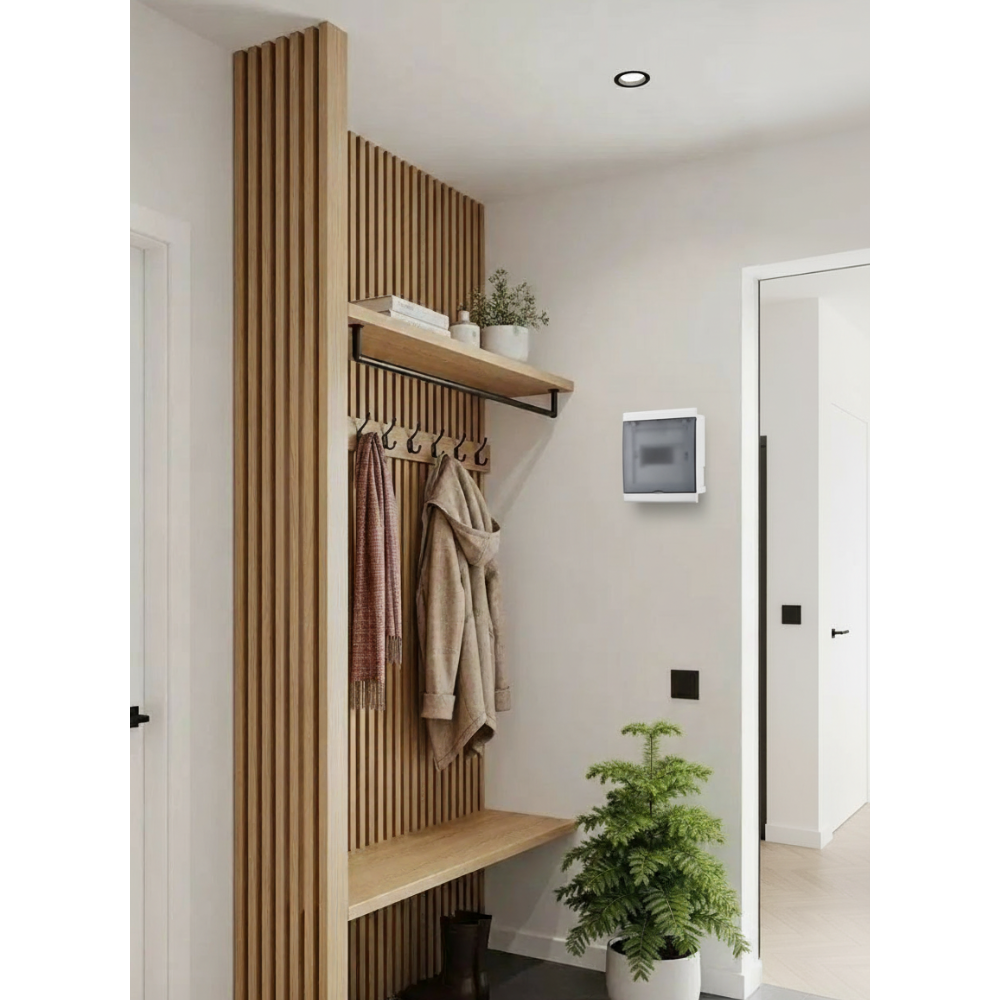

Встраиваемый электрический щиток — это распределительный щит, который устанавливается в подготовленную нишу стены и монтируется вровень с отделкой. Такой формат применяется при скрытой проводке и используется внутри помещений — в квартирах, частных домах, офисах и коммерческих объектах.
Главное преимущество решения — аккуратное размещение оборудования без выступающих элементов, при сохранении полного доступа к автоматам и защитной аппаратуре.
Что такое встраиваемый электрощит и где применяется
Встраиваемый электрический щиток — это распределительный щит, устанавливаемый в подготовленную нишу стены и размещаемый вровень с отделкой. Корпус не выступает за плоскость стены, благодаря чему сохраняется аккуратный внешний вид помещения.
Такое решение применяется:
- в квартирах при капитальном ремонте;
- в частных домах на этапе строительства;
- в офисах и коммерческих помещениях с современным интерьером.
Основная задача — разместить электрическое оборудование компактно и безопасно, обеспечив при этом удобный доступ для обслуживания и модернизации.
Важно: установка возможна только при заранее подготовленной нише. После отделки перенос щита крайне сложен.
Материал корпуса: металл или пластик
Корпус встраиваемого электрического щитка изготавливается из металла или пластика. Выбор зависит от условий эксплуатации и требований к дизайну.
По материалу
✓ Пластиковый
Лёгкий, эстетичный, недорогой, идеален для помещений
✓ Металлический
Прочный, антивандальный, надёжный для влажных зон
Металлический или пластиковый щиток: что выбрать?
| Параметр | Металлический щиток | Пластиковый щиток |
|---|---|---|
| Прочность | Высокая, устойчив к ударам и вандализму | Средняя, зависит от качества пластика |
| Внешний вид | Строгий, технический стиль | Современный, легко вписывается в интерьер |
| Вес | Более тяжелый | Легкий |
| Заземление корпуса | Обязательно подключается к PE | Не требует заземления корпуса |
| Устойчивость к коррозии | Требует качественного покрытия | Не подвержен коррозии |
| Где лучше применять | Частные дома, техпомещения, гаражи | Квартиры, офисы, жилые помещения |
Особенности монтажа встраиваемого щитка
Перед установкой необходимо:
- подготовить нишу (на 10–20 мм больше корпуса);
- проверить отсутствие инженерных коммуникаций;
- обеспечить скрытую прокладку кабеля;
- установить корпус строго по уровню;
- подключить металлический корпус к PE‑проводнику.
Рекомендуемая степень защиты для квартиры — IP30–IP40.
Как выбрать встраиваемый электрический щиток
- Надежный продавец: покупайте оборудование у официальных поставщиков или в специализированных магазинах.
- Производитель: отдавайте предпочтение брендам с сертификацией и гарантией.
- Количество модулей: закладывайте запас 20–30% к расчётному количеству автоматов.
- Комплектация: убедитесь в наличии DIN‑реек, шин N/PE, клеммных блоков, заглушек и крепежа.
- Организация ввода кабелей: продуманная система ввода упрощает монтаж и снижает риск перегибов.
- Возможность расширения: важно, чтобы можно было докупить DIN‑рейки, шины, дверцы, замки и аксессуары.
Преимущества встраиваемого щитка
- компактность;
- аккуратный внешний вид;
- отсутствие выступающих элементов;
- повышенная безопасность при правильном монтаже.
Недостатки
- более сложная установка;
- невозможность переноса без демонтажа стены;
- необходимость точной подготовки ниши.
Частые ошибки при выборе
- покупка без запаса модулей;
- отсутствие шин PE/N в комплекте;
- выбор корпуса без учета глубины ниши;
- монтаж без заземления металлического корпуса;
- экономия на качестве производителя.
Встраиваемый электрический щиток — оптимальное решение для жилых помещений при скрытой проводке. Он сочетает компактность, безопасность и современный внешний вид. При выборе важно учитывать материал корпуса, комплектацию, количество модулей и возможность дальнейшего расширения системы.
Где купить встраиваемый щиток
Посмотреть ассортимент и актуальные цены можно в наших магазинах на маркетплейсах:
Часто задаваемые вопросы
Можно ли установить встраиваемый щиток в несущей стене?
В большинстве случаев глубокое штробление несущих стен запрещено строительными нормами, так как это может ослабить конструкцию здания. В панельных домах такие работы обычно не допускаются. В монолитных и кирпичных домах возможны ограничения по глубине и ширине ниши.
Если есть сомнения, лучше выбрать накладной щиток или согласовать работы с проектировщиком либо управляющей организацией.
Нужно ли заземлять металлический корпус?
Да, металлический корпус электрического щитка обязательно нужно заземлять. Если внутри произойдёт пробой изоляции и фаза попадёт на корпус, без заземления на нём появится опасное напряжение. Это создаёт риск поражения током при прикосновении.
Подключение корпуса к шине PE (защитному проводнику) обеспечивает:
- автоматическое отключение питания при аварии;
- корректную работу УЗО и дифавтоматов;
- соответствие требованиям электробезопасности.
Важно:
- корпус подключается к шине PE отдельным проводником;
- соединение должно быть надёжным и выполнено через штатную точку заземления;
- объединять PE и N внутри щита после точки разделения запрещено.
Для пластиковых щитов заземление корпуса не требуется, но все защитные проводники всё равно подключаются к шине PE.
Какой запас модулей лучше закладывать?
Рекомендуется предусматривать 20–30% свободных модулей от расчётного количества оборудования.
Пример: если расчёт показывает 36 модулей, оптимально выбирать корпус на 48 модулей.
Выбор щита “впритык” — одна из самых частых ошибок. Свободное место временно закрывается заглушками.
Можно ли перенести встраиваемый щит после установки?
Перенос возможен только с демонтажем отделки и повторной подготовкой ниши, что требует дополнительных затрат.
Какой IP выбрать для квартиры?
Для сухих жилых помещений достаточно степени защиты IP30–IP40.
